Neřízený přepínač sběrnice ethernet ECU-05L
Jedná se o malou jednotku sběrnice ethernet s 5 porty – ekonomická verze. ECU-05Lx je ethernetovská komunikační jednotka bez řízení procesorem. Je vybavena pěti 10/100BASE-T porty RJ-45 s automatickou detekcí MDI/MDX (funkce pro rozpoznání zapojení kříženého/nekříženého kabelu). Slouží jako síťový přepínač s komplexní sadou funkcí pro přepínání na 2 vrstvě. Síťová architektura je typu Fast Ethernet.
Kontaktujte nás
Tato jednotka se dodává ve třech provedeních a to:

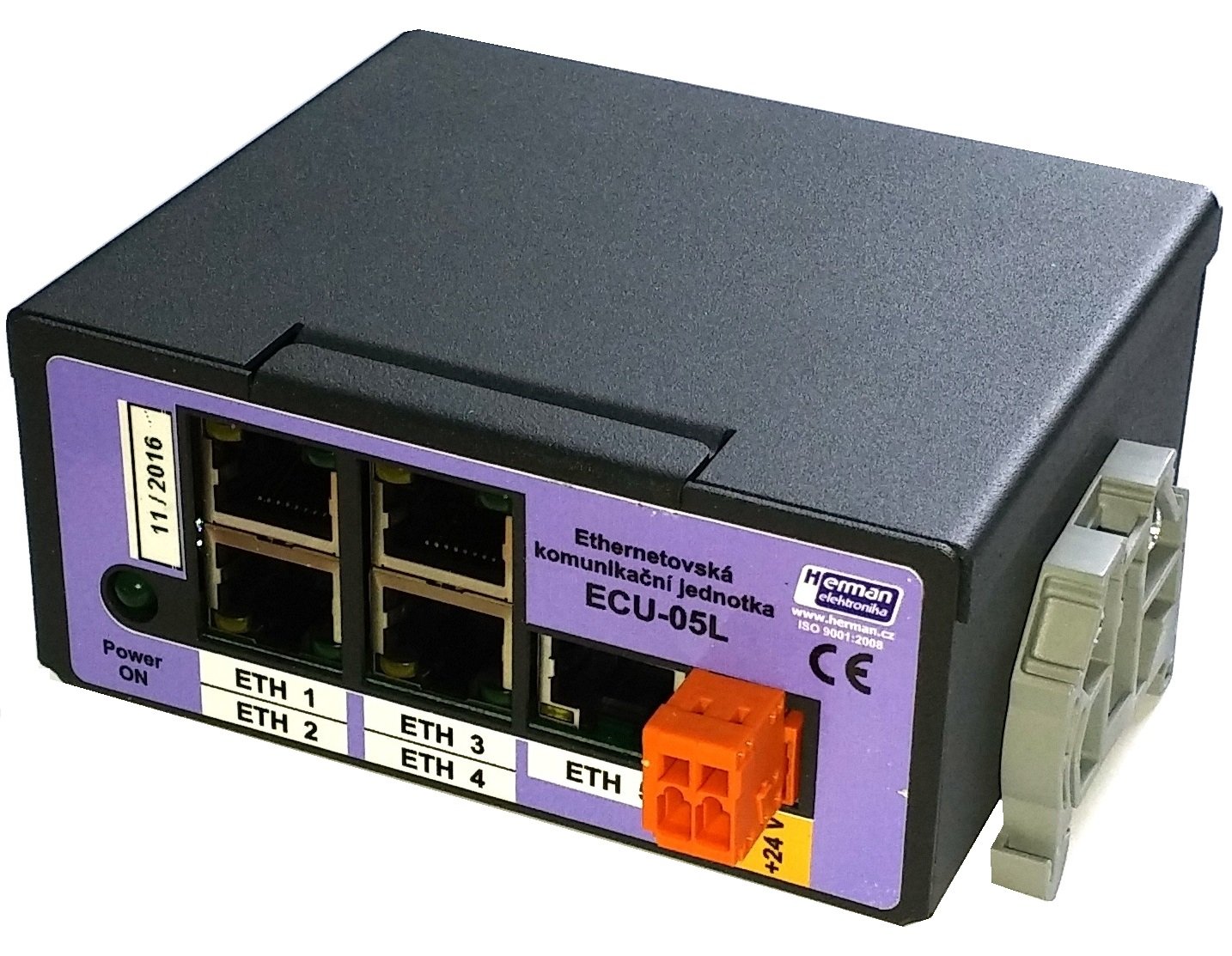

- ECU-05L – standardní provedení jednotky s 5ti ethernetovými porty bez PoE.
- ECU-05L.3E - provedení jednotky, kde porty Eth1, Eth2 a ETH3 mají propojeny piny 4,5 a 7,8 pro možnost přemostění externího napájení PoE mezi popsanými porty. Ostatní parametry jsou shodné s výše uvedenou jednotkou ECU-05L.

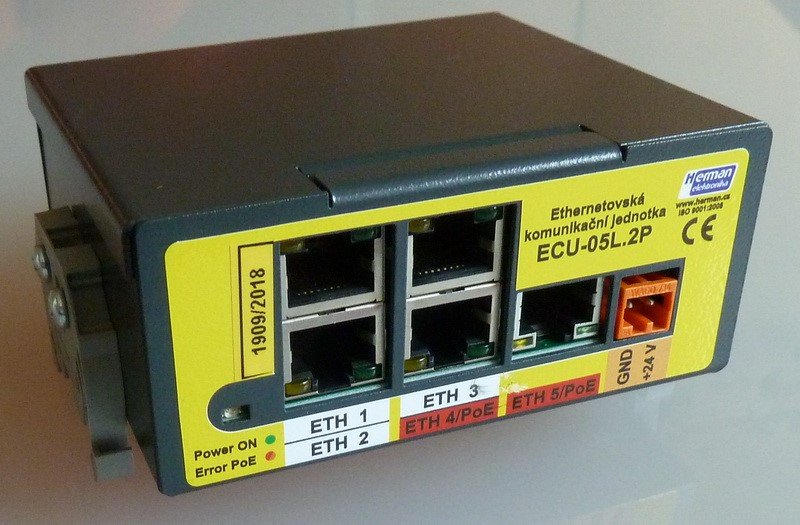

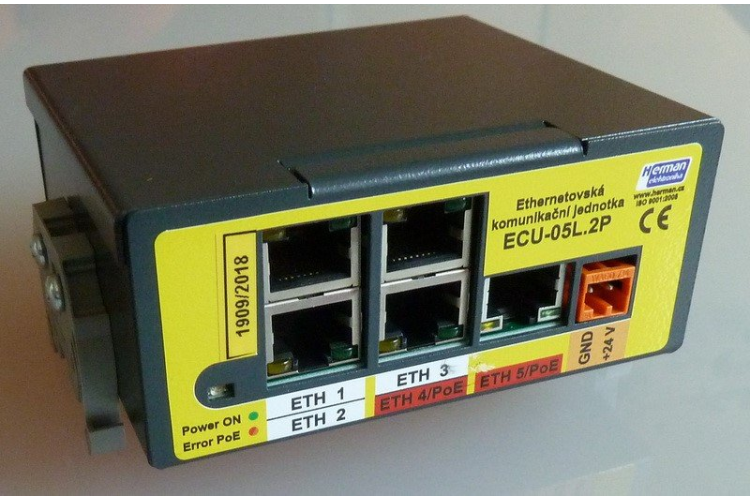

- ECU-05L.2P – provedení, kde výstupy Eth5 a Eth4 mají napájecí výstupy pasivního PoE typu B hlídané vratnou pojistkou 0,7A. Stav jednotky je signalizován třemi barvami – zelená je vše OK, červená – chyba PoE na Eth5, oranžová – chyba PoE na Eth4.
Výstupy PoE pod označením E mají externí napětí přivedené na jeden z portů. Výstupy PoE pod označením P mají napětí shodné s napájecím napětím komunikační jednotky
Zapojení konektoru ethernetovského přepínače s PoE – ECU-05L.x
Napětí na výstupu PoE – typ B je +24V (jiné na vyžádání) chráněných vratnou pojistkou (na štítku jsou označeny červeně) u konektorů Eth4/POE a Eth 5/POE. Napětí je přítomno tehdy, pokud je switch zapnut – napájecí napětí je přes vratnou pojistku přivedeno na výstupní napájecí piny konektoru následovně:
| Pin | Barevné značení dle T568B | 10/100 typ B, vedení napájení DC | |
|---|---|---|---|
| Pin 1 |  Bílo/oranžová | Rx + | |
| Pin 2 |  oranžová | Rx − | |
| Pin 3 |  Bílo/zelená | Tx + | |
| Pin 4 |  Modrá | DC + | |
| Pin 5 |  Bílo/modrá | DC + | |
| Pin 6 |  Zelená | Tx − | |
| Pin 7 |  Bílo/hnědá | DC − | |
| Pin 8 |  Hnědá | DC − | |
