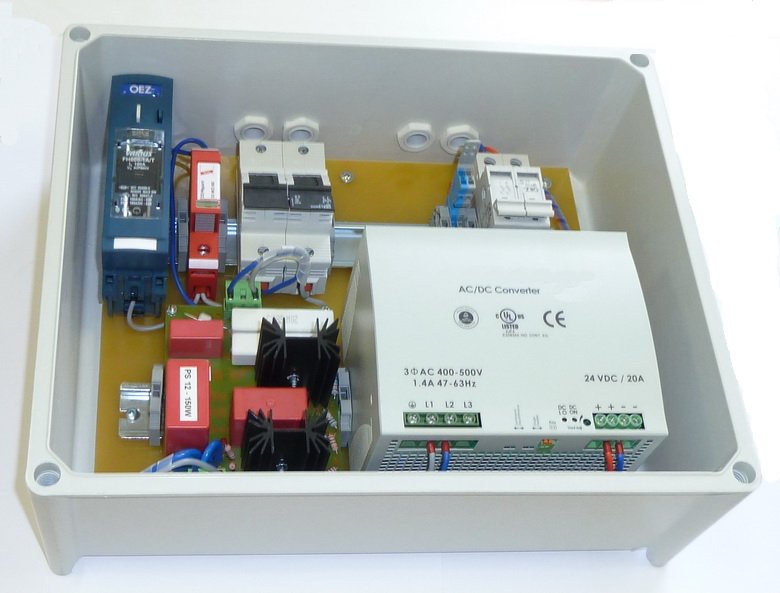

Napájecí blok výhybky (400W/24V)

Napájecí bloky tvoří sestavu zapínacích a jistících prvků, předřadníků zdroje BSV-PS 1x a vlastního měniče napětí z trolejového vedení na nízké napětí +24V o proudu až 20A.

Základní vlastnosti bloku z hlediska provedení ochran:

• Trvalé vstupní napětí do 800V (stabilizaci provádí předřadník)

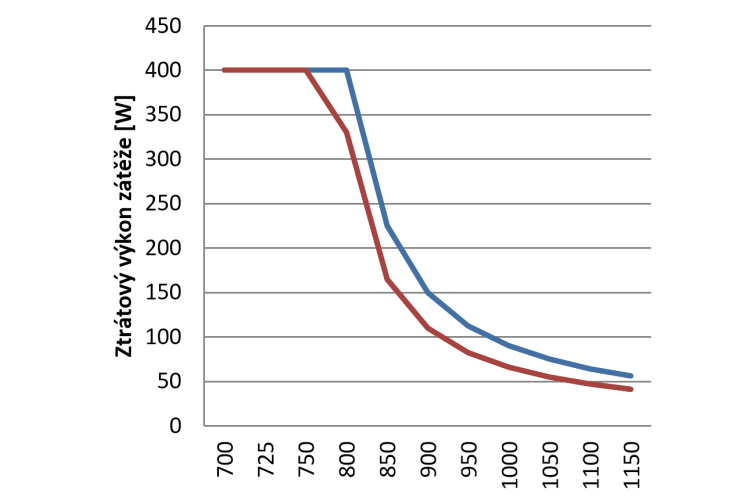

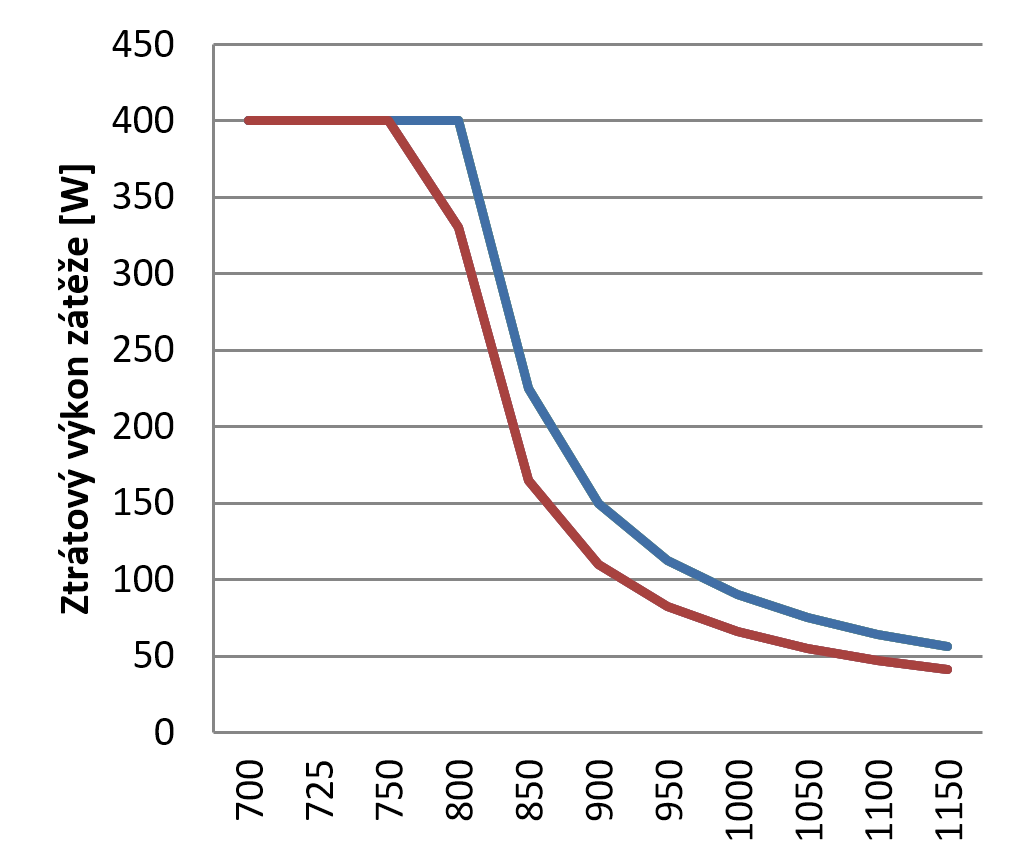

• Krátkodobé vstupní napětí do 1160V (lze řešit délkou pulzu nebo snížením odebíraného výkonu)
• Krátkodobé vstupní napětí nad 1160V do 1600V – výkon 40 kW / 1 ms s rychlou odezvou
• Krátkodobé vstupní napětí nad 1600V do 2 kV – bleskojistka
• Krátkodobé vstupní napětí nad 2kV / 15 kA / 20us
• Ochrana proti přepólování Ano
• Tranzistorové stabilizátory napětí a proudu
