Mikrofony do vozidel

Jedná se o různě upravené elektretové mikrofony s husím krkem a kardioidní charakteristikou založené na typu GM-4, jehož jsme přímými dovozci. Mikrofony mají integrován tranzistor typu FET, který zesiluje akustický signál. Proto vyžadují napájení v rozsahu 1,5 V až 9 V (plus na živém vodiči stíněného vodiče). Pokud napětí není použito, je signál z mikrofonu výrazně slabší a je značně zkreslen. Mikrofony jsou vhodné pro vozidla veřejné dopravy osob (dodáváme je pro dopravní podniky již od roku 1996).

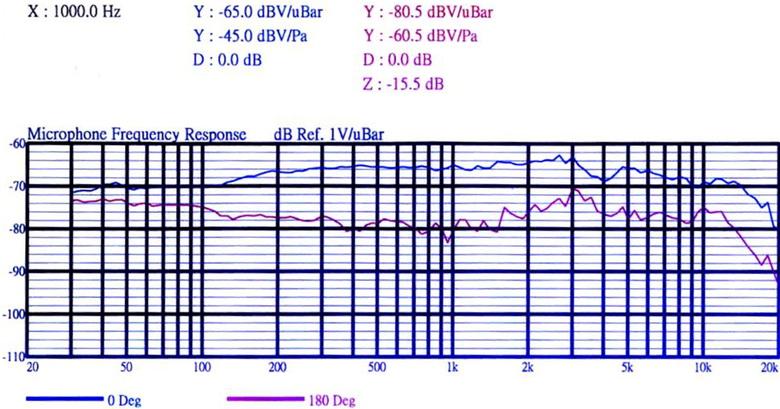

Na následující obrázku jsou uvedeny dvě frekvenční charakteristiky mikrofonu GM-4 a to zepředu (modrá čára) a zezadu (fialová čára). Z toho je zřejmé, že zadní směr je potlačen cca o 10 dB.

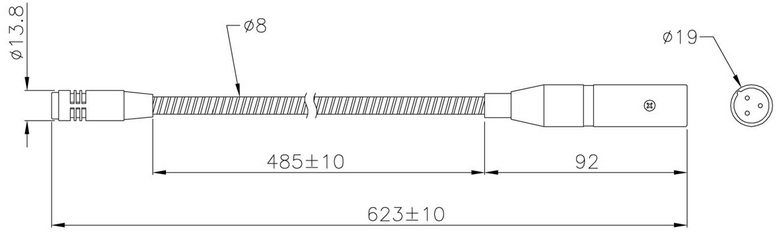

Základní mechanické provedení mikrofonu je na následujícím výkresu. Mikrofony se dodávají v provedení s konektorem XLR o délce 623 mm nebo zkrácené o délku konektoru, tj. délka 525 mm.

sds

Provedení mikrofonů

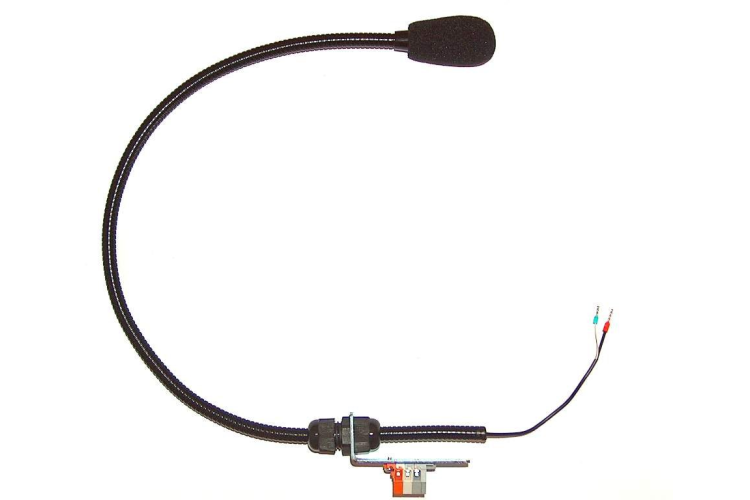

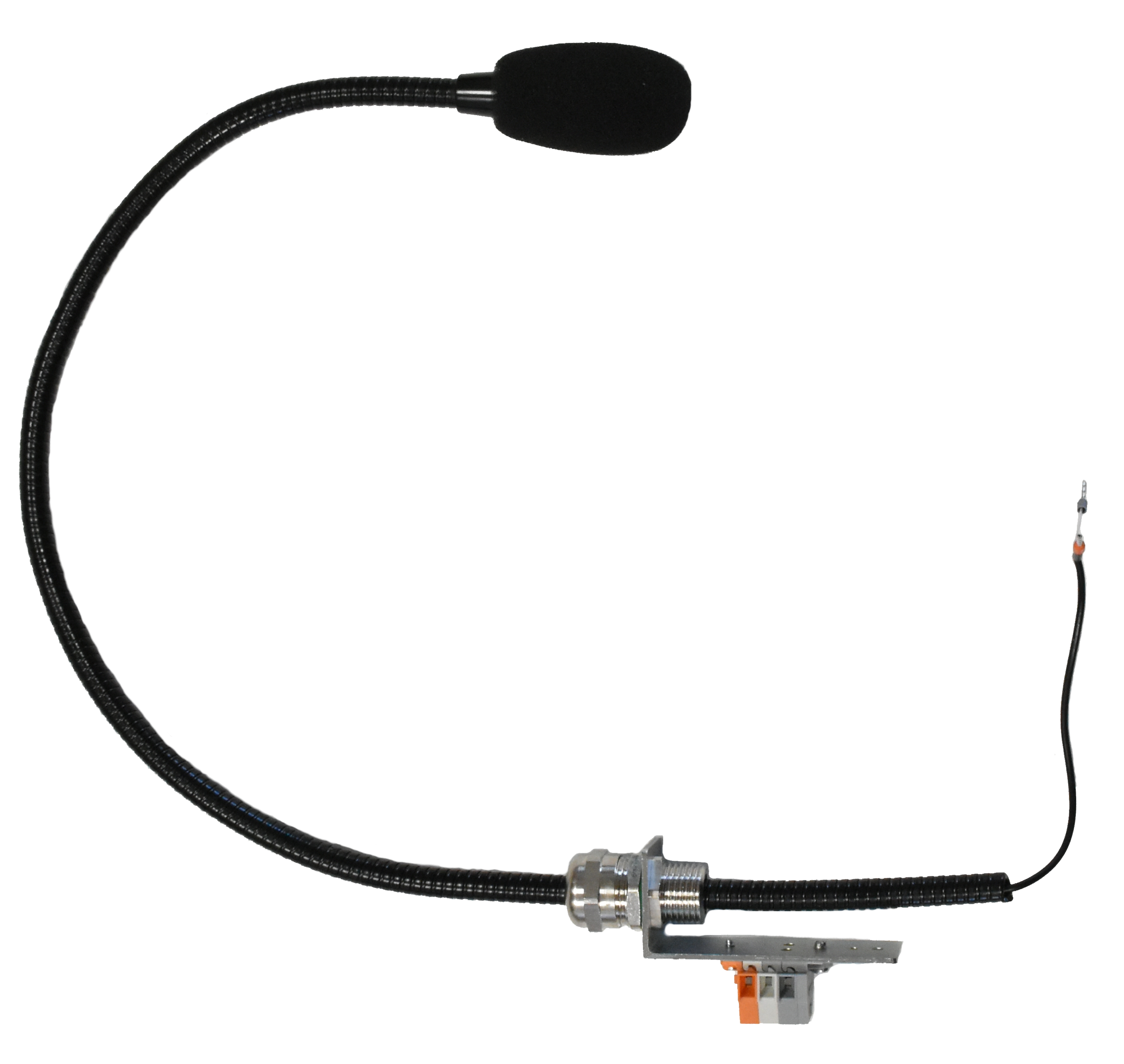

GM-4U3WLM – Elektretový mikrofon na husím krku s 3 svorkami WAGO s prodlouženou kovovou průchodkou

1. Elektretový mikrofon GM-4 s úpravou (zkrácen a zbaven konektoru) a držákem s kovovou průchodkou.

2. Kabel dvojžílový stíněný pro svod mikrofonu (zem mikrofonu EPIS je spojena se stíněním mikrofonu, stínění spojovacího kabelu je nezapojeno).
3. Nosník 3 WAGO svorek a kabelů umístěn na držáku mikrofonu.
4. Molitanová krytka
5. Pro tloušťku palubní desky 1,5 – 10 mm

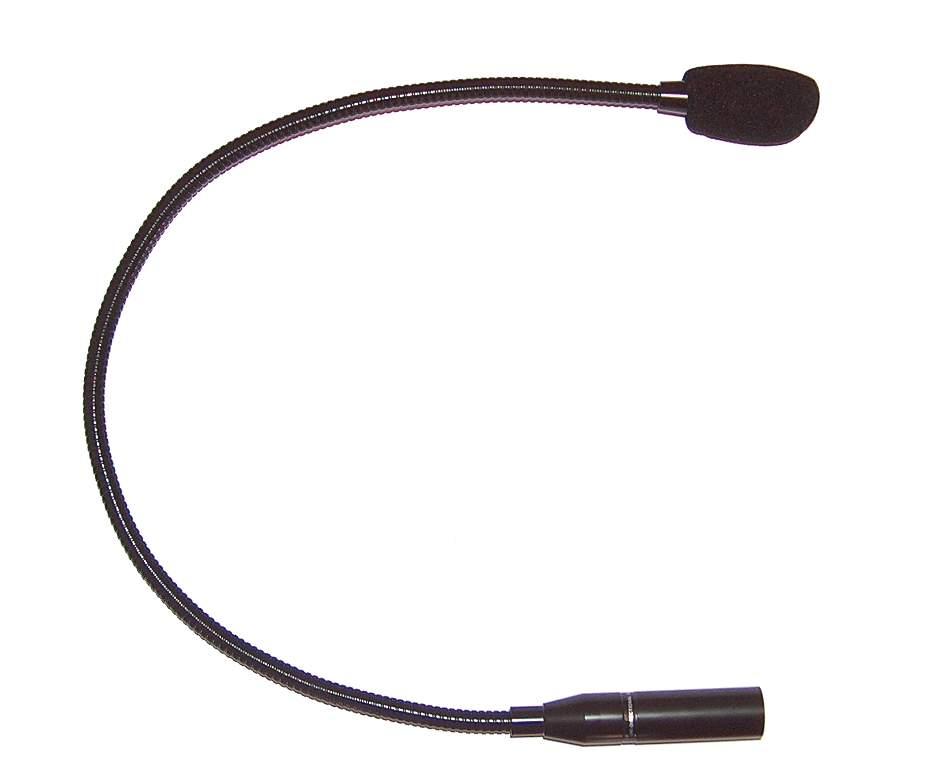

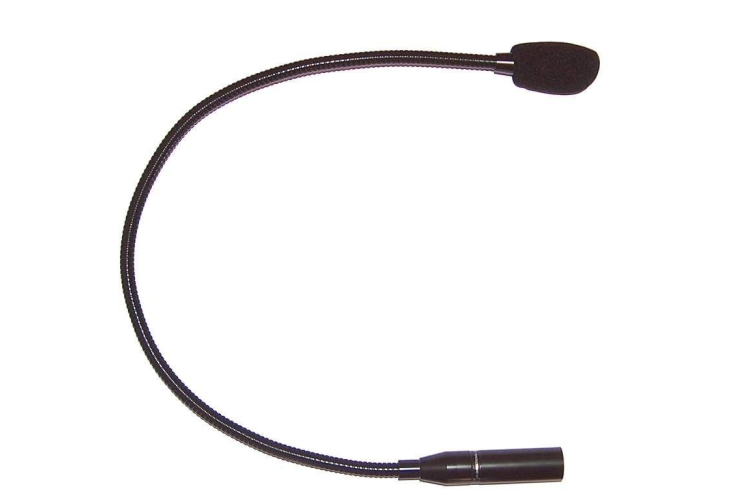

GM-4 – Elektretový mikrofon na husím krku s vidlicí XLR

1. Tělo elektretového mikrofonu v hliníkovém pouzdru
2. XLR konektor typu vidlice
3. Husí krk černého provedení o délce 480 mm
4. Molitanová krytka

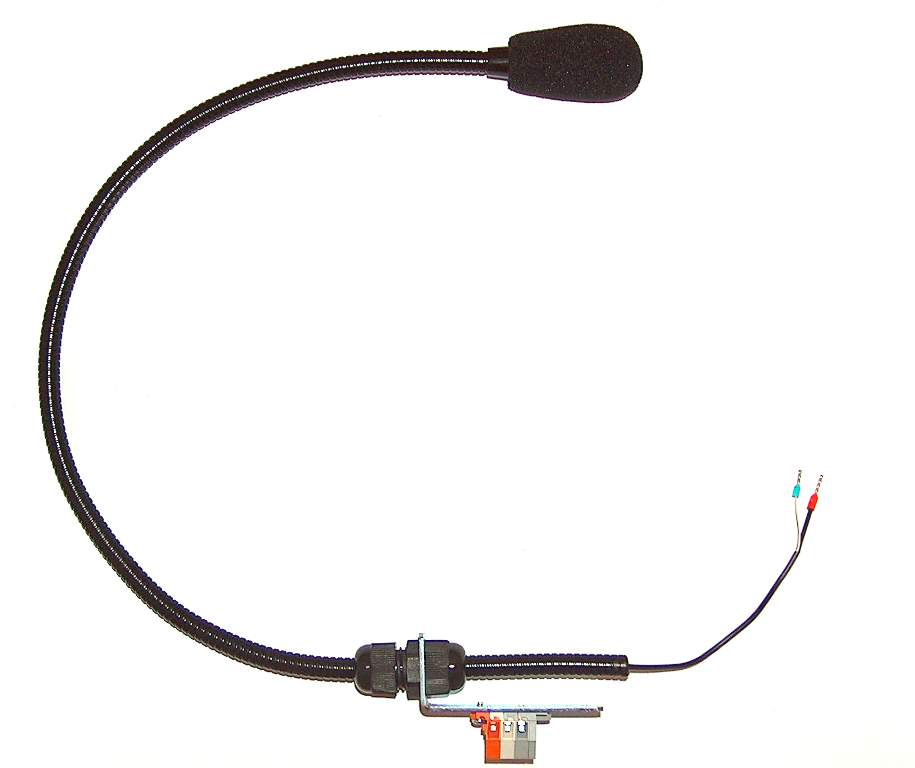

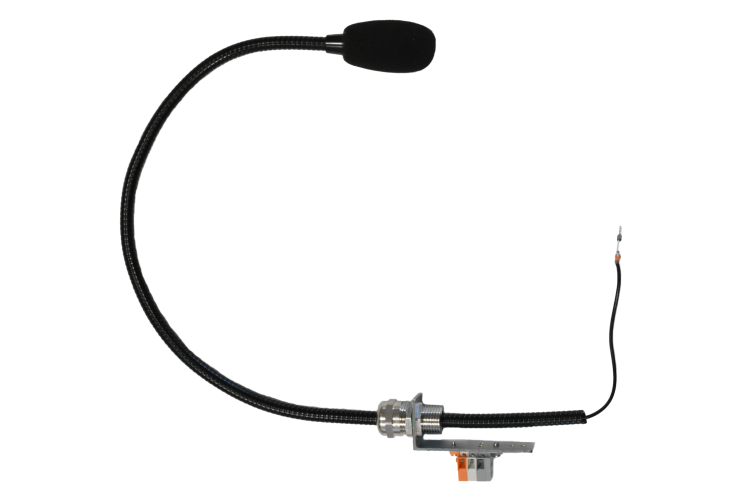

GM-4U3W – Elektretový mikrofon na husím krku s 3 svorkami WAGO

1. Upravený elektretový mikrofon GM-4 na husím krku a držákem s PG 9 (zkrácen a zbaven konektoru).
2. Kabel dvojžílový stíněný pro svod mikrofonu (zem mikrofonu EPIS je spojena se stíněním mikrofonu, stínění spojovacího kabelu je nezapojeno).
3. Nosník 3 WAGO svorek a kabelů umístěn na držáku mikrofonu.
4. Molitanová krytka
5. Pro tloušťku palubní desky 1,5 – 3 mm

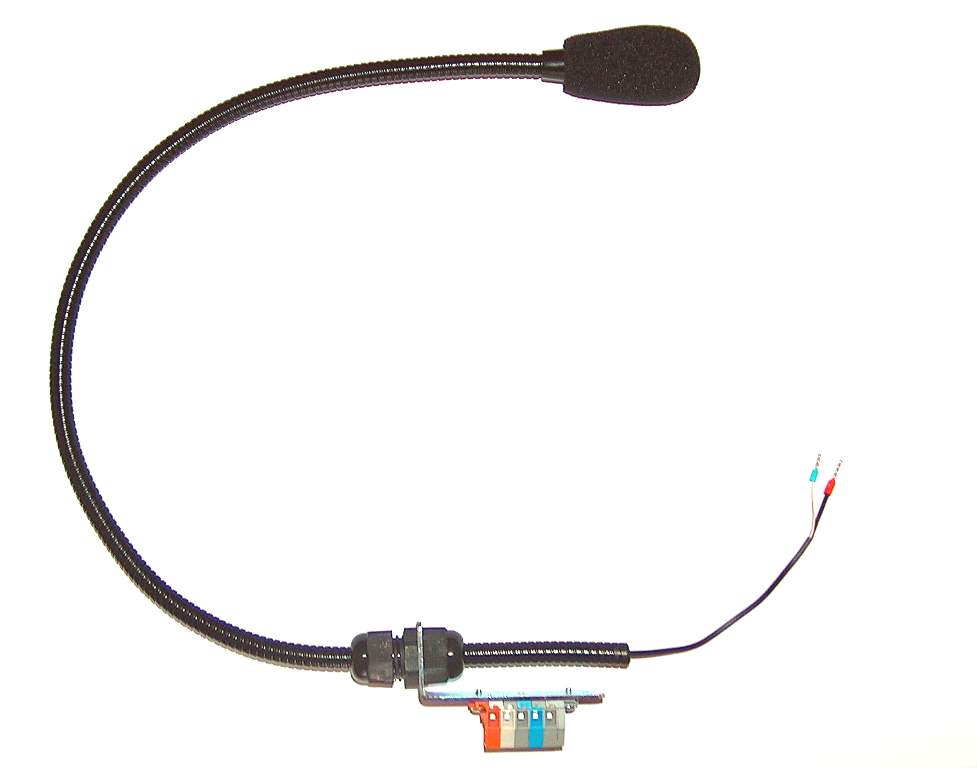

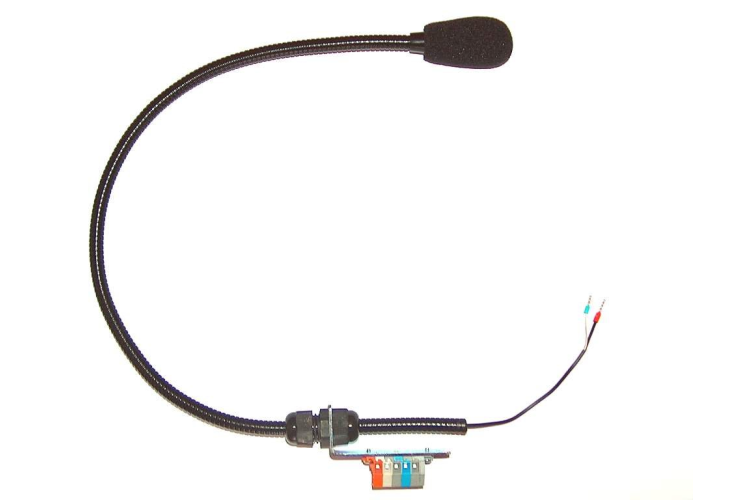

GM-4U5W – Elektretový mikrofon na husím krku s 5 svorkami WAGO

1. Elektretový mikrofon GM-4 s úpravou a držákem s PG 9 (zkrácen a zbaven konektoru).
2. Kabel dvojžílový stíněný pro svod mikrofonu (zem mikrofonu EPIS je spojena se stíněním mikrofonu, stínění spojovacího kabelu je nezapojeno).
3. Nosník 5-ti WAGO svorek a kabelů umístěn na držáku mikrofonu.
4. Molitanová krytka
5. Pro tloušťku palubní desky 1,5 – 3 mm

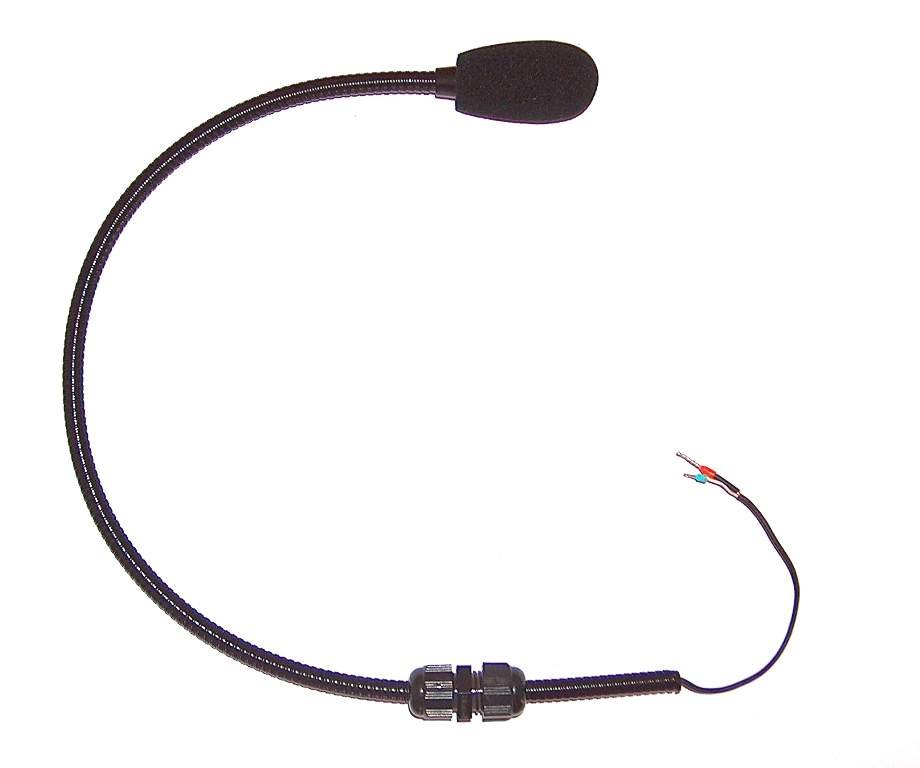

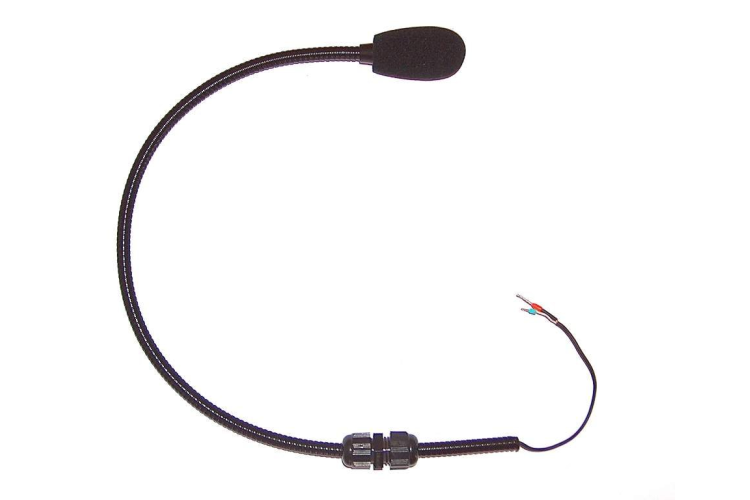

GM-4UD – Elektretový mikrofon na husím krku s volnými vodiči 7 cm

1. Elektretový mikrofon GM-4 s úpravou a držákem s PG 9 (zkrácen a zbaven konektoru).
2. Kabel dvojžílový stíněný pro svod mikrofonu (zem mikrofonu EPIS je spojena se stíněním mikrofonu, stínění spojovacího kabelu je nezapojeno).
3. Molitanová krytka

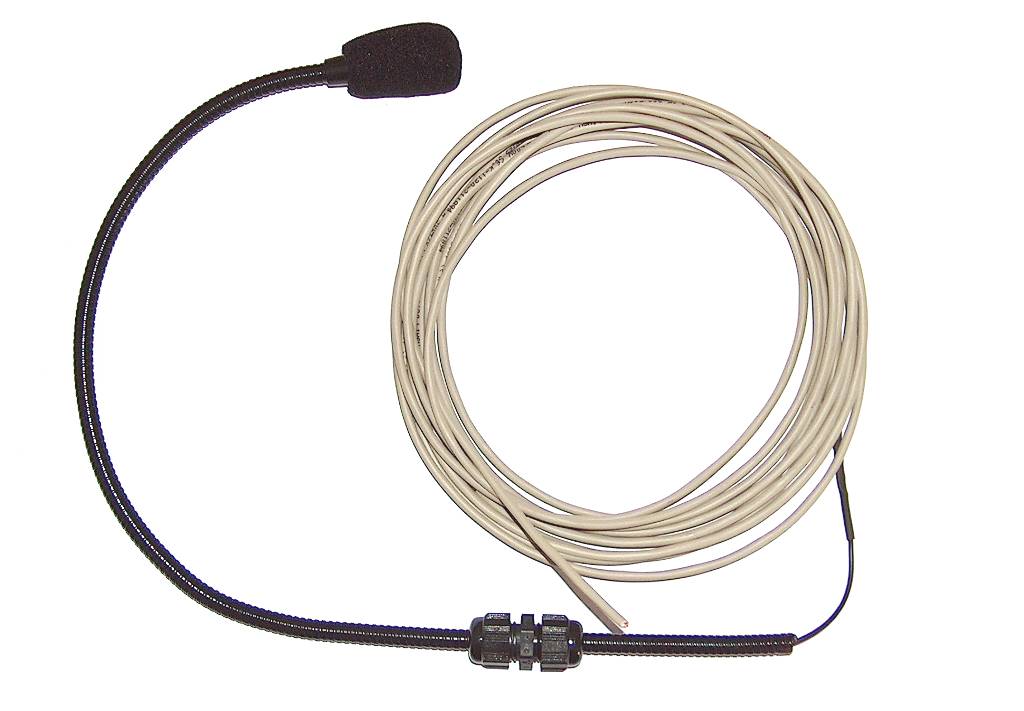

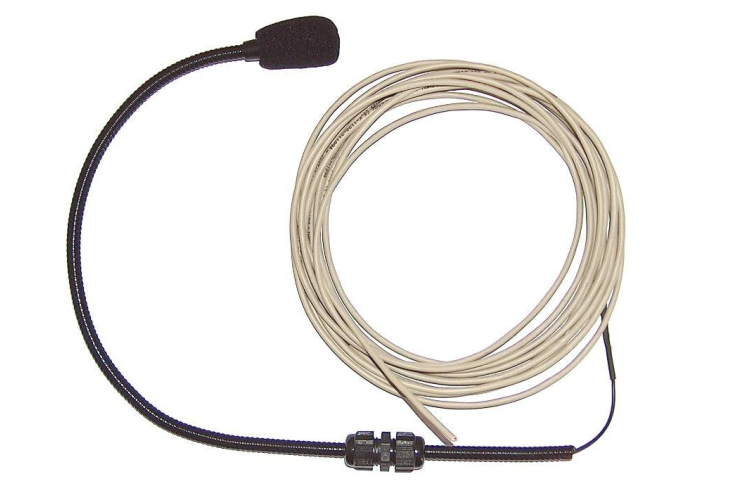

GM-4UK – Elektretový mikrofon na husím krku s přívodním kabelem o délce 5,5 m

1. Elektretový mikrofon GM-4 s úpravou a průchodkou PG 9.
2. Dvojžílový stíněný kabel o délce 5,5 m pro svod mikrofonu (zem mikrofonu je spojena se stíněním mikrofonu, stínění spojovacího kabelu je nezapojeno).
3. Molitanová krytka
